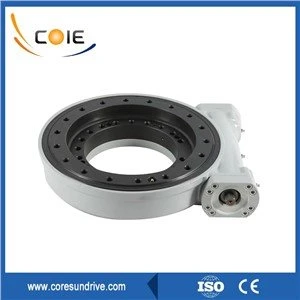

Snúningslegi ormabúnaður fyrir uppsettan kranabíl
Dreifitæki fyrir snúningsdrif fyrir mannlyftukrana og vinnupallur
Framleiðslulýsing
|
Fyrirmynd |
SC17 |
IP flokkur |
IP65 |
|
Efni |
42CrMo, 50Mn |
Úttaksvægi |
18 KN.M |
|
Tilting Moment Tog |
135.6K N.m |
Halda tog |
72.3K N.m |
|
Static axial einkunn |
970KN |
Static Radial Rating |
390KN |
|
Gírhlutfall |
102:1 |
Skilvirkni |
40% |
Snúningsdrif Snúningsdrif, það er eins konar samþætting akstursaflsgjafa vikunnar snúningsreyfara drifbúnaðar, sveiflulag þess sem flutningsfylgi og viðloðun vélbúnaðar, í gegnum hringlaga innri og ytri hring hring að frumkvæði hlífarinnar, drifgjafi og skel, og hinn hringur bæði sem fylgifiskur, og tenging grunnsins sem knúna vinnuhluta, þannig að notkun snúningslagsins sjálfs er vikueiginleikar snúningsliða, skilvirka úthlutun drifaflgjafa og aðalskiptingar. hlutar, gera það að verða eins konar snúnings, hægja á og keyra virka í líkama og á sama tíma, einföld uppbygging, framleiðsla og viðhald þægilegt alhliða minnkun drifbúnaðar.
Gírmunurinn er tiltölulega mikilli nákvæmni byggingareiginleika snúningsstuðnings, fyrir og eftir uppsetningu verður að gera gott starf tímanlega.
1. Vandlega fyrir uppsetningu á útliti ástandsins, til að ákvarða að snúningsstuðningurinn í öllu flutningsferlinu hafi ekki orðið fyrir miklum skemmdum, svo sem alvarlegu ryði, aflögun osfrv.;Ákvarða hvort það sé mjúkt beltimerki og ef gírinn titrar mikið (gírinn er með hitameðferð eða neytandinn hefur óreglulega tímasetningu).
2. Boltar skulu hafa nægilegan forspennukraft við uppsetningu og forspennukrafturinn af völdum forspennukraftsins skal vera á bilinu 0.6-0.7 sinnum af boltanum takmörk.
Áður en uppsetningarboltarnir eru hertir skal stilla stærð gírtanna, eins og sýnt er á mynd 1 (hliðarbil), sérstaklega í gírhitameðferðarvörum, skal stóri titringspunktur snúnings stuðningsbúnaðarins (merktur með grænni málningu) vera tryggt að það uppfylli kröfur um samsvörun piniontanna.
3. Eftir uppsetningu ætti strax að útrýma stærð gírsins í miðjunni, á snúningsstuðningnum og öllum óhreinum, óhreinum snúningsstuðningi í kringum 3 vikur, vandlega og vandlega hvort aðgerðin sé slétt, hvort það sé hljóð, hlé og stærð gírtanna er eðlileg.
Coresun Drive gerir prófun á togi til að tryggja gæði og öryggisþátt á snúningsdrifinu okkar og legum. Gæði er grunnur okkar fyrir langtímaþróun.
Umsókn
Snúningslegi ormabúnaður fyrir uppsettan kranabíl
Dreifitæki fyrir snúningsdrif fyrir mannlyftukrana og vinnupallur
